Hvad er en udskrivningsskæringsmaskine?

I en verden af ​​bølgepapemballage erudskrivning slotting udstansningsmaskineer en af ​​de mest alsidige og essentielle dele af udstyr i enhver kassefabrik. Det er kernen i konverteringsprocessen og omdanner flade plader af bølgepap til færdige, trykte og formede æskeemner, der er klar til foldning, limning eller syning.

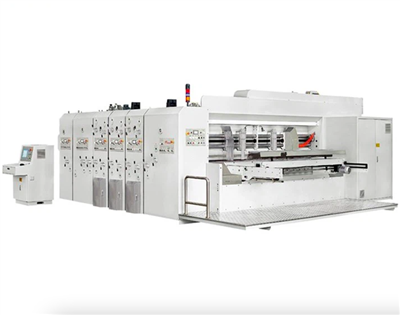

En udskæringsmaskine til udskrivningsslidsning er en industriel maskine, der udfører tre kritiske operationer i en enkelt omgang: udskrivning af grafik på bølgepap, indstikning af pladen for at skabe klapper og håndtag og udstansning af pladen i præcise former. Nogle avancerede modeller inkluderer også folde- og foldefunktioner, der konsoliderer det, der engang krævede flere maskiner, i én strømlinet enhed.

For kassefabriksoperatører er det vigtigt at forstå, hvordan denne maskine fungerer-og hvordan man vælger den rigtige- for at opretholde effektivitet, kvalitet og konkurrenceevne.

Når brættet er trykt, slidset og udstanset, flyttes det til efterbehandlingsudstyr som mappelimere eller symaskiner til den endelige kassesamling.

Som navnet antyder, integrerer denne type maskine tre separate funktioner i én integreret arbejdsgang.

Trykning

Udskrivningsfunktionen anvender grafik, tekst og branding på bølgepap. De fleste moderne maskiner brugerflexografisk tryk(flexo), som bruger fleksible gummi- eller fotopolymerplader monteret på ruller. Når pladen passerer gennem tryksektionen, overfører pladerne blæk til pladens overflade. Maskiner tilbyder typisk mellem én og seks udskrivningsenheder, hvilket giver mulighed for flerfarveudskrivning.

Slotting

Slidsefunktionen skærer brættet over for at skabe klapperne, der gør det muligt at folde og lukke en kasse. Slidsehjul med monterede klinger skærer brættet med bestemte intervaller langs kanterne. For almindelige slidsede kartoner er det her den karakteristiske flapstruktur dannes. De fleste slidsektioner bruger justerbare slidshjul, hvilket gør det muligt for operatører at ændre kassestørrelser hurtigt. Moderne maskiner tilbyder360 graders elektrisk fasejusteringfor præcis spaltepositionering, som kan udføres, mens maskinen kører eller er stoppet.

Udstansning

Udstansning er processen med at bruge skarpe stålregler monteret på en matrice til at skære brættet i bestemte former. I modsætning til simple kassedesigns, der kun kræver slidsning, muliggør udstansning komplekse former, tilpassede udskæringer, vinduer, håndtag og andre designfunktioner. Matricen presses ind i pladen under kontrolleret tryk, skærer gennem materialet for at skabe den ønskede form. Som en industrikilde bemærker, er udstansning-"absolut afgørende for den korrugerede arbejdsgang for at skabe konsistente gentagelige former ved høje hastigheder".

Nogle avancerede maskiner inkluderer ogsåkrøllerfunktioner, som presser riller ind i pladen for at skabe præcise foldelinjer uden at skære igennem materialet. Dette er afgørende for at producere kasser, der foldes rent og nemt samles.

Arbejdsgangen

En typisk udskæringsmaskine til udskrivning følger denne sekvens:

Nøgle tekniske specifikationer

For at forstå, hvordan disse maskiner vurderes, hjælper det at kende de vigtigste specifikationer, der definerer deres ydeevne.

En af de vigtigste forskelle inden for udstansningsteknologi er mellemroterendeogflatbedsystemer. At forstå forskellen hjælper kassefabrikker med at vælge den rigtige maskine til deres produktionsprofil.

Roterende udstansning

Roterende udstansning bruger en cylindrisk matrice monteret på en roterende aksel. Når brættet passerer mellem matricecylinderen og en amboltcylinder, skærer matricen pladen i en kontinuerlig bevægelse. Denne metode er meget udbredt til produktion af-højvolumen bølgepap og fleksible emballagematerialer.

Fordele ved roterende udstansning:

• Høj-produktion (ideel til store mængder)

• Kontinuerlig drift med minimale stop

• Rene, præcise snit med mindre grater end flatbed-maskiner

• Effektiv til komplekse designs og store oplag

Begrænsninger:

• Højere initialinvestering

• Mindre velegnet til meget tykke eller stive underlag

• Dyseskift tager længere tid end flatbed

Flatbed udstansning

Flatbed udstansning bruger en flad matrice monteret på en presseplade, der sænkes ned på brættet med en lodret pressebevægelse. Denne metode giver et meget højt skæretryk og fremragende folningsnøjagtighed, hvilket gør den velegnet til tykkere materialer og applikationer, der kræver præcise foldelinjer.

Fordele ved flatbed udstansning:

• Meget højt skæretryk

• Fremragende krølningsnøjagtighed

• Velegnet til tykkere og mere stive underlag

• Kan håndtere mindre mængder økonomisk

Begrænsninger:

• Langsommere end roterende til høj-volumenproduktion

• Hyppigere stop for arkfremføring

• Større arbejdsinddragelse

Hvilken skal du vælge?

Valget mellem roterende og flatbed afhænger af din produktionsprofil:

Mange kasseanlæg med blandede produktionsprofiler opererer med begge typer: roterende til standardkasser med stor-volumen og flatbed til special- eller-opgaver.

Når man vurderer maskiner, adskiller flere funktioner moderne, effektivt udstyr fra ældre eller lavere-modeller.

Automatisk fodringssystem

Fodringssystemet bestemmer, hvor pålideligt maskinen håndterer indkommende plader. Vakuumsugning er nu standard på moderne maskiner. Det skaber undertryk for at holde brættet fladt mod fremføringsbordet, hvilket forhindrer papirstop og sikrer ensartet fremføring selv med skæve brædder. Avancerede modeller tilbyder automatisk forkantfremføring, hvor brættet trækkes ind i maskinen af ​​forkanten i stedet for at skubbes, hvilket forbedrer registreringsnøjagtigheden.

Registrering og nøjagtighed

Registrer fejlrefererer til, hvor nøjagtigt udskriften flugter med udstansningen. En typisk specifikation for en moderne maskine er mindre end eller lig med ±0,5 mm. Maskiner med dårlig registrering producerer kasser, hvor grafikken er forkert justeret med afskårne kanter-en uacceptabel defekt for mærkevareemballage.

Se efter maskiner med:

• 360 graders elektrisk fasejusteringtil slidsning, hvilket muliggør justering, mens du kører eller stopper

• CNC-styret matricepositioneringfor præcis snitjustering

• Servo-drevne komponenterfor ensartet bevægelseskontrol

Udskriftskvalitet

Udskriftskvalitet afhænger af flere faktorer:

Præcision til udstansning

Præcision af udstansning måles vedudstansningsfejl, typisk angivet som Mindre end eller lig med ±1,5 mm for moderne maskiner. Faktorer, der påvirker præcisionen omfatter:

• Rammestivhed: Tykkere hovedvægge (f.eks. 60 mm) reducerer vibrationer og flex

• Køresystem stabilitet: Servo-drevne systemer giver ensartet bevægelse

• Matricemateriale: Hærdede stålmatricer holder længere og skærer renere

Automation og kontrol

Moderne udskæringsmaskiner til udskrivning har avancerede kontrolsystemer, der dramatisk reducerer opsætningstiden og operatørfejl. Se efter:

• PLC kontrolmed touchscreen interface

• Opbevaring af jobfor hundreder eller tusinder af forudindstillinger for rækkefølge

• Automatisk tilbagevenden til nultil hurtige omstillinger

• Mulighed for fjerndiagnostik

Nogle avancerede modeller, såsom SYK-1200-serien, harfuld-servo-drevne komponenter, automatiseret opsætning, ogforudsigende vedligeholdelsesalarmer. Disse funktioner er ved at blive standard i-højtydende udstyr, efterhånden som industrien skubber mod Industry 4.0-integration.

Markedsvækst

Det globale marked for bølgepapemballage oplever betydelig vækst. I 2026 forventes markedsstørrelsen at nå 185,45 milliarder USD med forventninger til at vokse til 259,96 milliarder USD i 2034-en CAGR på 4,31 %. Asien-Stillehavsregionen fører an, der tegner sig for over 40 % af den globale andel, med Kina, Indien og Japan, der viser særlig stærk vækst drevet af e-handel, mad og drikke samt farmaceutiske sektorer.

Efterspørgsel efter automatisering

Mens mangel på arbejdskraft fortsætter, accelererer kassefabrikker deres investering i automatiseret konverteringsmaskineri. Nyere roterende udstansere bliver konstrueret med stærkere rammer, fuld-servo-drevne komponenter og forbedret automatisering. Denne tendens er drevet af behovet for at opretholde gennemløbet med mindre, mindre erfarne besætninger.

Digital Finishing og Short Runs

Korte oplag, tilpasning og hurtigere ekspeditionstid omformer markedets forventninger. Flere konvertere tilføjer digitale efterbehandlingsmuligheder og modulært udstyr, der kan tilpasses, efterhånden som kundernes behov ændrer sig. Specifikt til udstansning betyder dette stigende efterspørgsel efter maskiner, der kan skifte hurtigt og håndtere en lang række kassestørrelser og -former.

Tilpassede forme-Skårne strukturer

Brandejere investerer i stigende grad i tilpassede udstansede-udskårne strukturer, detail-klare skærme og konstruerede forsendelser, der reducerer tom plads, forbedrer håndteringen og styrker hylde- eller dørpræsentationen. Dette skift forvandler formede bølgepapemballager fra et råvareformat til en strategisk emballageløsning.

Integration med digitaltryk

Væksten i digital print til bølgepap-forventet at vokse med 15 % CAGR frem til 2030-driver efterspørgslen efter efterbehandlingsudstyr, der kan håndtere digitalt printede plader. Dette omfatter udskrivning af slidsende udstansningsmaskiner med præcise registreringssystemer og blækkompatible materialer.

At vælge den rigtige maskine til dit kasseanlæg kræver nøje overvejelse af flere faktorer.

Trin 1: Definer din produktionsprofil

Trin 2: Evaluer nøglespecifikationer

Trin 3: Overvej de samlede ejeromkostninger

Købsprisen er kun én faktor. Overvej:

• Opsætningstid pr. job: En maskine med hurtig omstilling kan betale sig selv i arbejdsbesparelser

• Affaldsprocent: Mere præcise maskiner genererer mindre skrot

• Vedligeholdelsesomkostninger: Spørg om tilgængelighed af reservedele og servicesvartider

• Energiforbrug: Moderne servo-drevne maskiner er mere effektive

Trin 4: Match teknologi til dine behov

Udskrivningsskæringsmaskinen er en hjørnesten i moderne fremstilling af bølgepap. Ved at integrere print, slidsing og udstansning i en enkelt arbejdsgang forbedrer disse maskiner dramatisk effektiviteten, reducerer håndteringen og sikrer ensartet kvalitet.

Uanset om du producerer standardforsendelseskartoner eller skræddersyede detaildisplays, vil forståelsen af ​​disse maskiners muligheder og specifikationer-fra bordstørrelser og udskrivningsnøjagtighed til udstansningspræcision og automatiseringsfunktioner-hjælpe dig med at træffe informerede investeringsbeslutninger.

Markedet for bølgepapemballage fortsætter med at vokse, drevet af e-handel, bæredygtighed og automatisering. Æskefabrikker, der investerer i moderne udskæringsmaskiner med slidser med avancerede kontrolsystemer og hurtige omstillingsmuligheder, vil være godt-positioneret til at konkurrere i 2026 og derefter.
